透水混凝土路面磚結(jié)構(gòu)層的原料處理，將各種原料按照強度等級要求的比份用雙臥軸強制式混凝土攪拌機 充分均勻的混合。其中，水泥的用量直接影響產(chǎn)品的強度質(zhì)量，在有效范圍內(nèi)隨著水泥含量的增加，強度會隨之提高。使用石屑還應(yīng)注意硬質(zhì)工業(yè)廢渣骨料應(yīng)符合燒失量不大于8%;不含有影響混凝土特性的有害成分及其它夾雜質(zhì)。另外，小于5mm粒徑的石屑含量應(yīng)控制在70%以下，以免影響產(chǎn)品的強度和散水特性。

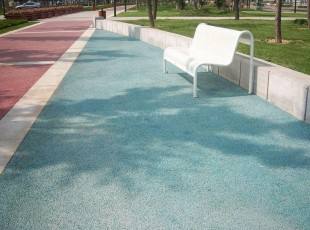

透水混凝土路面應(yīng)使用質(zhì)地堅硬、耐久、潔凈且外形良好的集料，一般采用精制整形的輝綠巖、玄武巖以及彩色天然石子等。拌制膠粘石透水路面使用的是高標號硅酸鹽水泥和彩色水泥。高標號水泥能保證膠粘石透水路面具有20%以上的空隙率，確保透水性良好的同時能使膠粘石透水路面強度滿足設(shè)計和使用要求。增強劑：透水膠彩石專用增強劑，具有獨立的知識產(chǎn)權(quán)，系新型的高分子聚合物，具有保水、增強、增稠等功能。
透水混凝土路面質(zhì)量控制的關(guān)鍵點測試強度試塊必須先進行透水系數(shù)測試合格后方可進行強度測試，透水系數(shù)和強度指標是一組矛盾數(shù)據(jù)，必須在同一試塊上同時檢測達標。透水路面強度主控指標應(yīng)為抗折強度，抗壓強度僅為參考指標。
